XYP-300型 制动衬片压缩热膨胀试验机

一、用途与特点

1、XYP-300型 制动衬片压缩热膨胀试验机是用来测量刹车片压缩特性和盘式刹车片受热影响厚度方向产生的变形量大小，同时测出加热盘、摩擦块、背板之间的温度关系，从而了解整个盘式刹车片沿受压方向热传导规律。

2、测控系统采用计算机和以太网总线测控设备，以太网总线控制器安装在控制柜内，通过3米的网线，与上位机连接。

以太网总线测控设备，数据采集速度快，使用和连接方便，数据电缆最长可以达到100米。

系统通过以太网控制器，对液压伺服阀液压站，实现压力控制，控制速度快，升压和降压稳定，温度检测和控制准确可靠，位移测量准确。初始参数由键盘输入，加载过程自动完成，试验结果计算机处理后由打印机打印输出并存盘。

3、可执行标准：压缩特性  ISO 6310-81   GB/T22311-2008

热膨胀    ISO6313-80    GB/T22310-2008

热传导率  ISO/TR7882-86    GB/T22310-2008

二、技术参数

1.液压缸行程：30mm          液压缸活塞直径：160mm

2.位移传感器行程：2mm       测量精度：0.001mm

3.加载方式：液压伺服加载    加载范围：0～300KN

加载速度：1～70KN/sec

4.压力传感器精度等级：0.5级  ，量程：0～300KN，系统测试精度1%

5.系统压力：1～20Mpa

6.热板尺寸：300*175mm            加热板功率：800W×6 根

加热板温度：≤400℃

7.温度测量：0～600℃   K分度热电偶3支   温度测量精度：1%FS；

8.环境温度：-10℃～40℃

9.供电：三相 380V～415V /50Hz 三相四线制  总功率：7.5KW

10.机架变形：≤0.01mm  （活塞直径：φ40mm φ60mm  油压：16Mpa， 常温）

11.压头调整：0～50mm          压头工装：三件

12.系统控制：液压伺服系统（北京机床所电液伺服阀）

13.计算机：品牌计算机，主流配置。

14.外形尺寸：主机1600×800×1600mm

  15.毛重：700KG,            净重：650KG

三、结构与工作原理

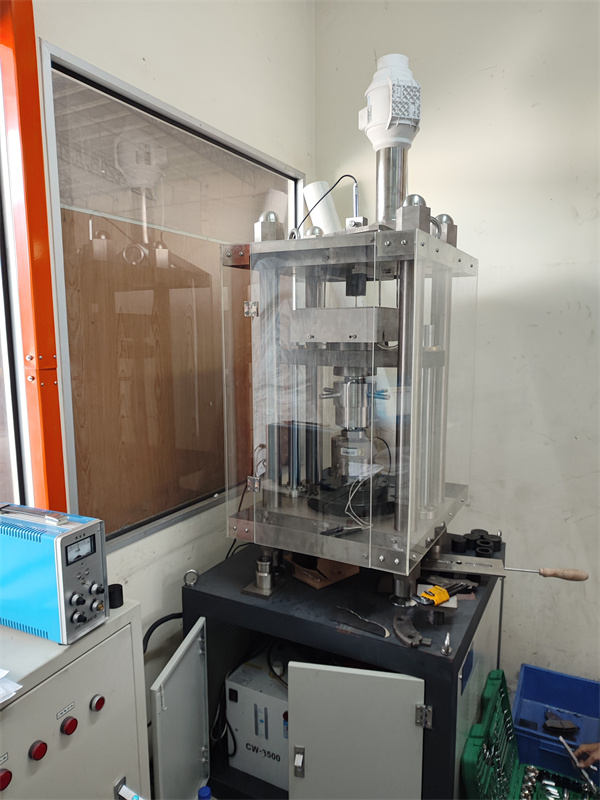

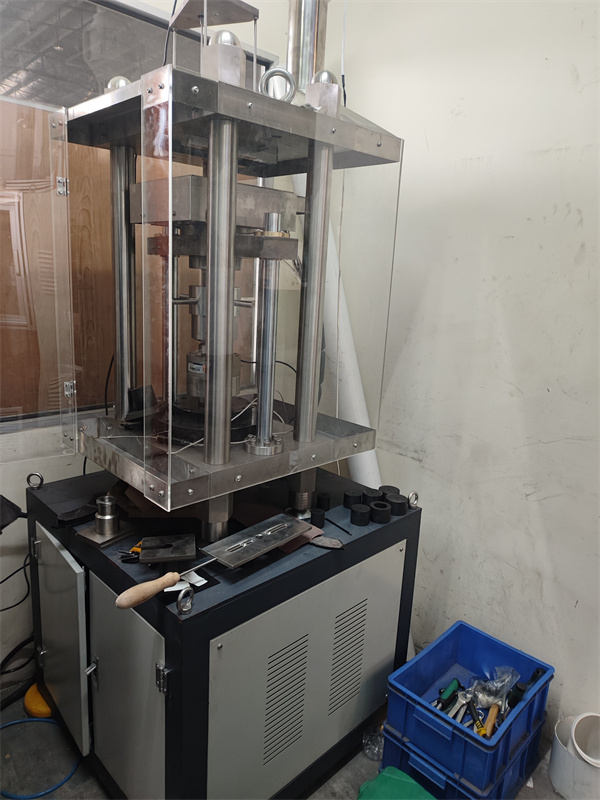

整个设备由四部分组成：主机、液压控制部分、电气控制柜、计算机。

加载装置垂直安装，由四根支柱支撑。由液压缸施加载荷，通过底板，调整螺母，螺杆，托板，模板，活塞，上板加到试件下，载荷大小通过压力传感器测得，通过位移传感器测得试件的变形量，并绘制变化曲线。热传导规律由三只不同位置的热电偶测得并作记录，从而得出其热传导率。
